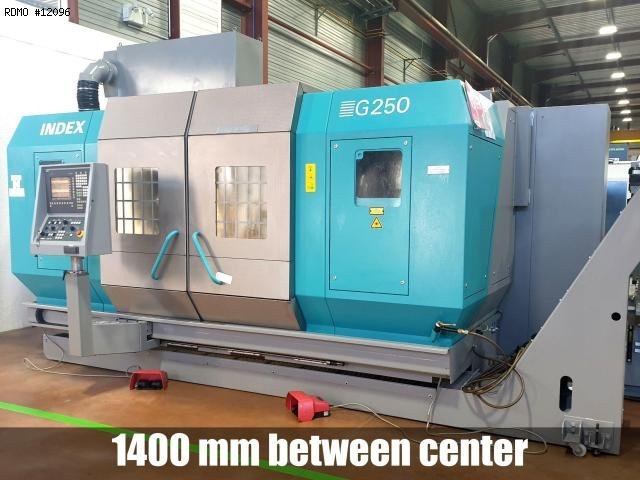

INDEX G250 7 Achsen

Drehen Dreh/fräszentrum

12096

Technische Spezifikationen zum Herunterladen

Hersteller: INDEX

Modell: G250

Baujahr: 2007

Seriennummer: 540076

12096

INDEX G250 7 Achsen

Drehen Dreh/fräszentrum

Technische Spezifikationen zum Herunterladen

Hersteller: INDEX

Modell: G250

Baujahr: 2007

Seriennummer: 540076

Preis Anfrage

Technische Daten

- Anzahl der Achsen : 8
- Anzahl von Spindeln : 1
HAUPTSPINDEL
- Spindelnase : ISO 702/1-8
- Spindelantriebleistung : 60 [kW]
- Spindeldrehzahl : 3.500 [Upm]
- Max. Stangendurchmesser : 102 [mm]
- Max. Durchmesser auf Werkbank : 560 [mm]
- Max. Durchmesser des Hauptspindelfutters : 315 [mm]
- Minimum Auflösung C-Achse : 0,001 [Grad]
REITSTOCK
- Reitstock Typ : Numérique
- Kegeltyp : ISO 30
- Abstand zwischen Spitze : 1.400 [mm]
- Regelbaren Druck : durch Leistung Überwachung

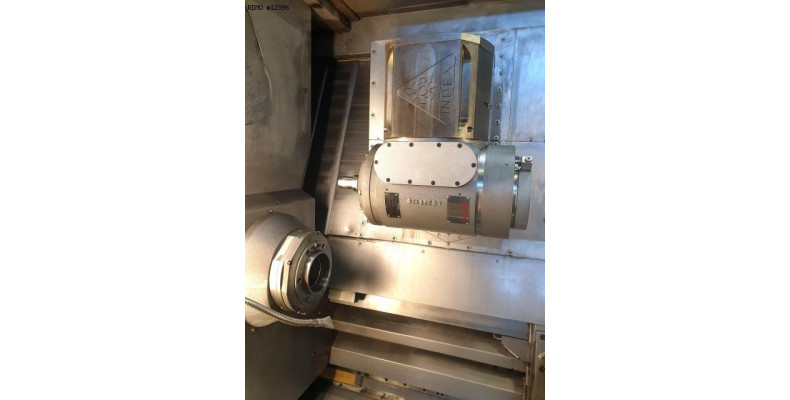

DREH-FRÄSSPINDEL
- Verfahrweg X/Z : 300 x 1.840 [mm]
- Verfahrweg Y : 286 [mm]
- Hub Achse B : 360 [Grad]
- Minimum Auflösung B-Achse : 0,001 [Grad]
- Werkzeug Typ : HSK63
- Spindeldrehzahl : 12.000 [Upm]
- Spindelantriebleistung : 27,5 [kW]
WERKZEUGWECHSLER
- Werkzeugwechsler Typ : Parapluie
- Anzahl der Werkzeuge im Magazin : 2 x 40
ELEKTRISCHE VERSORGUNG
- Versorgungsspannung : 400 [V]
- Gesamtantrieb : 100 [kVA]
GEWICHT UND ABMESSUNGEN
- Platzbedarf : 5.460 x 2.560 [mm]
- Maschinenhöhe : 3.000 [mm]
- Maschinengewicht : 13.500 [kg]
MASCHINENSTUNDEN
- Stunden unter Strom : 37.800 [bst.]
- Dreh-frässpindelstunden : 7.891 [bst.]
- Spindelstunden : 9.137 [bst.]

Zubehöre

- Steuerung : C200-4D (SIEMENS 840D Powerline)
- Schnittstelle : RS232 / RJ45
- Kühlmitteltank : 900 [l]
* mit Hochdruckpumpe : 25 [bars]
* mit Papierfilter
- Innere Kühlmittel-Zufuhr (IKZ)
- Späneförderer : KNOLL
- Ölnebelabsaugung : BÜCHEL SH2000 PEV
- Spindelkühlung
- Lünette : SMW SLU3 Ø12-152 à positionnement CNC
- Futter 3 Backen : SMW KNCS-N-315-91
- Anzahl der Fräs-Werkzeughalter : 72
- Anzahl der Dreh-Werkzeughaltern : 12
