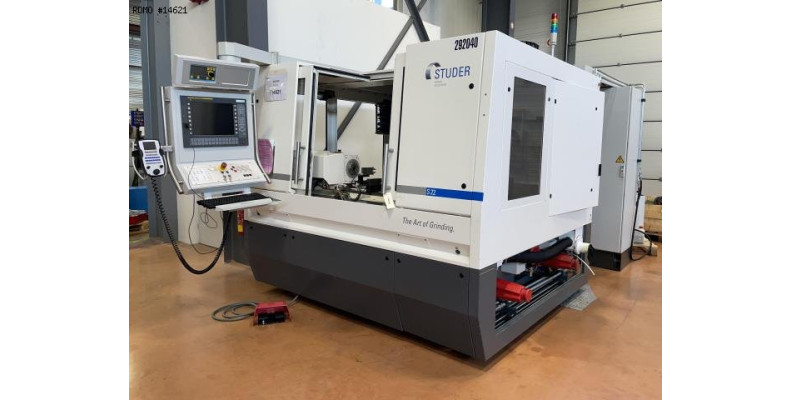

STUDER S22 CNC

Schleifen / schärfen / läppen / entgratung / polieren Rundschleifmaschine cnc

14621

Technische Spezifikationen zum Herunterladen

Hersteller: STUDER

Modell: S22 CNC

Baujahr: 2011

Seriennummer: 018/1040-0029

14621

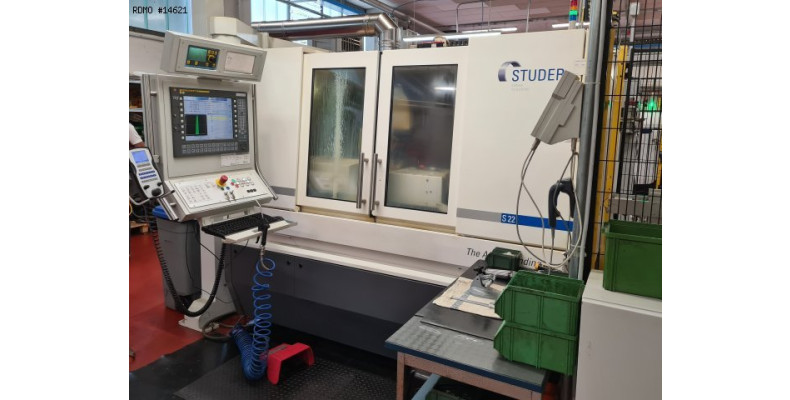

STUDER S22 CNC

Schleifen / schärfen / läppen / entgratung / polieren Rundschleifmaschine cnc

Technische Spezifikationen zum Herunterladen

Hersteller: STUDER

Modell: S22 CNC

Baujahr: 2011

Seriennummer: 018/1040-0029

Preis Anfrage

Technische Daten

- Achsen Anzahl : 6
- Spitzen Höhe : 175 [mm]
- Abstand zwischen Spitzen : 650 [mm]
LINEAR ACHSEN
- Schleiflänge : 800 [mm]
- Hübe X x Z: 310 X 850 [mm]

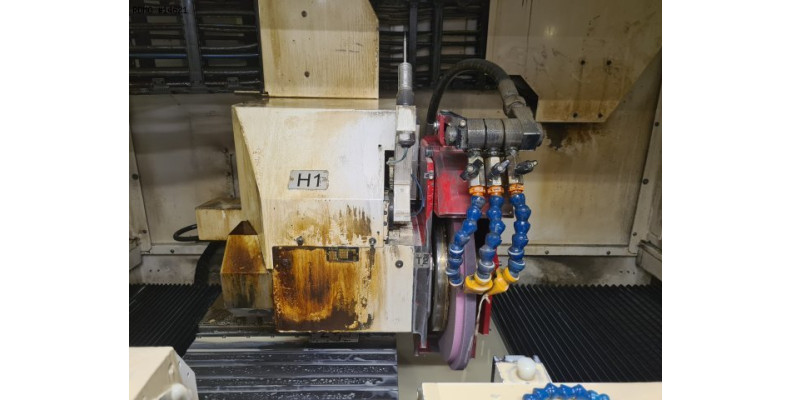

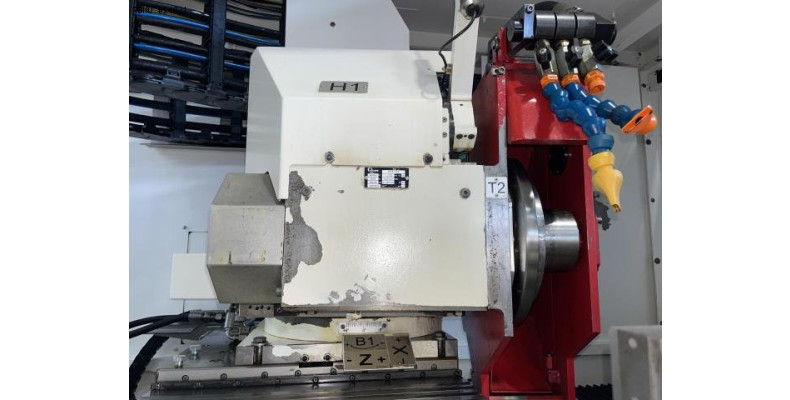

SCHLEIFSCHEIBENHALTER SPINDELSTOCK
- Kontinuierliche Orientierung (Achse B) : +/- 9 [°]
- Achse B Präzision (High speed machining) : 0.001 [°]
- Äußere Schleifscheibe Abmessungen : 500 x 80 x 20 [mm]
- Schleifscheibenhalter Spindelstock Leistung : 12.5 [kW]
- Rotationsgeschwindigkeit : 1400-3200 [U/mm]
STÜCKHALTER SPINDELSTOCK
- Kegel Typ : ISO50
- Achse C Indexierung Präzision : 0.001 [°]
- Leistung : 4 [kW]
- Rotationsgeschwindigkeit : 1-1000 [U/min]
SYNCHRONISIERTE GEGENSPINDEL
- Kegel Typ : CM4
- Pinole Hub (Achse W) : 90 [mm]
- Pinole Durchmesser : 50 [mm]
- Leistung : 1.6 [kW]
- Max. Stück Gewicht zwischen Spitzen : 50 [Kg]
ELEKTRISCHE VERSORGUNG
- Versorgung Spannung : 400 [V] 50[Hz]

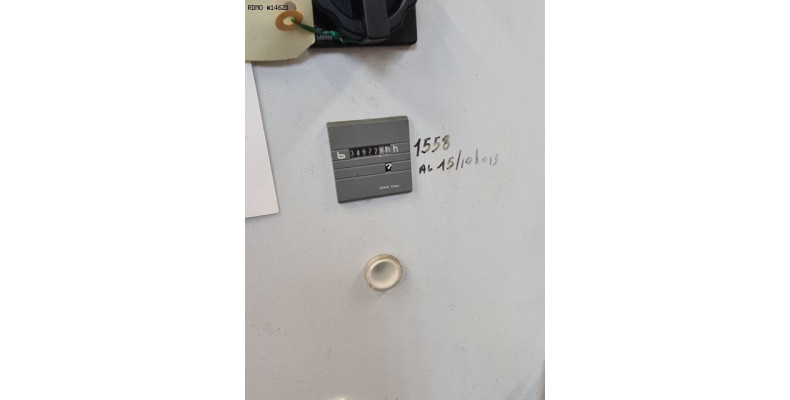

MASCHINE STUNDEN
- Arbeitsstunden Anzahl : 36000

Zubehöre

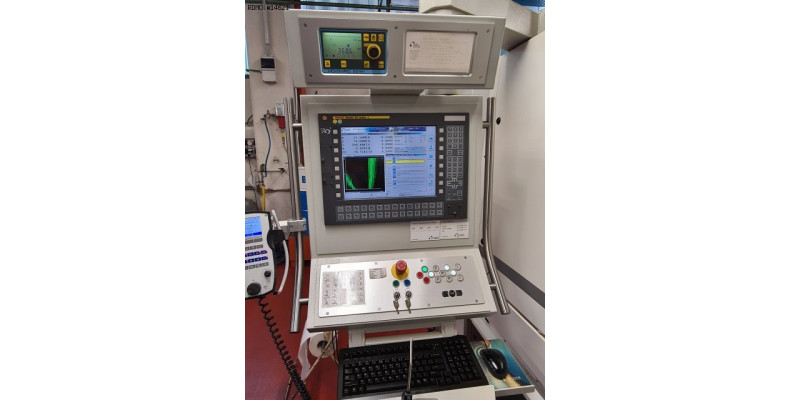

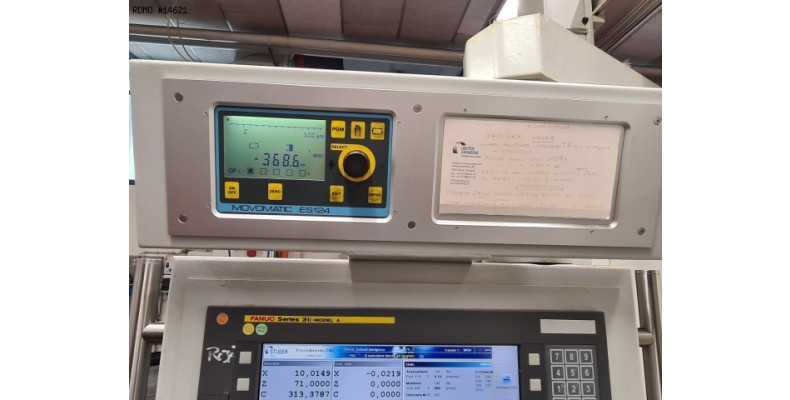

- CNC FANUC 31i-A Steuerung
- Software :
* StuderWIN
* Pictogramming
* StuderThread only cycles
* StuderTechnilogy
- Fernbedienung mit elektronische Kurbel
- Messregeln auf Achsen X und Z
- Automatische Länge Tastarm MOVOMATIC C25

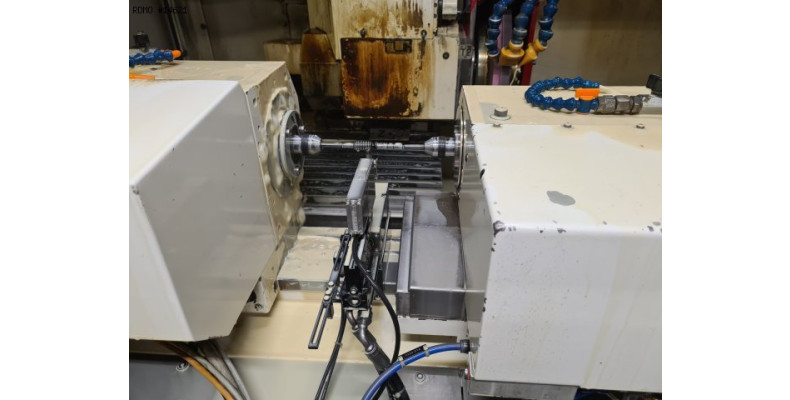

- Äussere Durchmesser Tastarm in-process MOVOMATIC DM205
- Kühlmitteltank 375 Litern

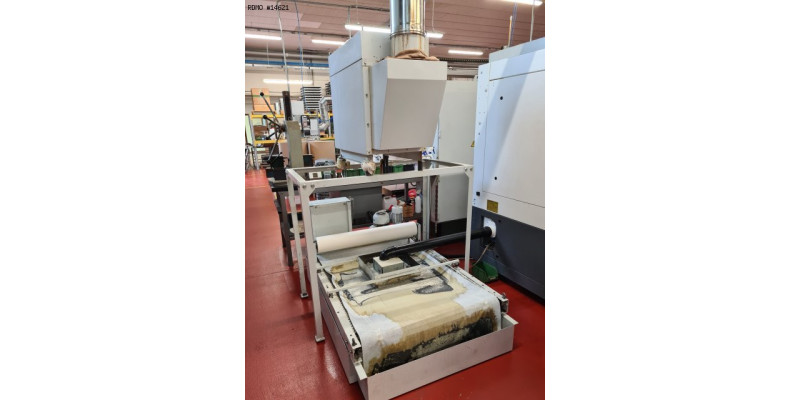

- Papierfilter
- Ölnebel Absaugung
- Arm für Schleifscheibe Aufladung
- Angetriebenes Abrichten durch Drehknopf (Durchmesser 100mm) auf Tisch
- SENSITRON
- Automatisches dynamisches Ausgleichen DittelM6000
- Schleifscheibenhalter Flanschen
- Interface für AROBOTECH Lünette
- Interface B3 PROFIBUS für automatische Aufladung
