- Anzahl der Achsen : 5
- Werkzeugdurchmesser max. : 150 [mm]
- Werkzeuglänge max. in manual Mode : 300 [mm]
- Werkzeuglänge max. in auto Mode : 140 [mm]
- Werkzeuggewicht max. : 25 [kg]

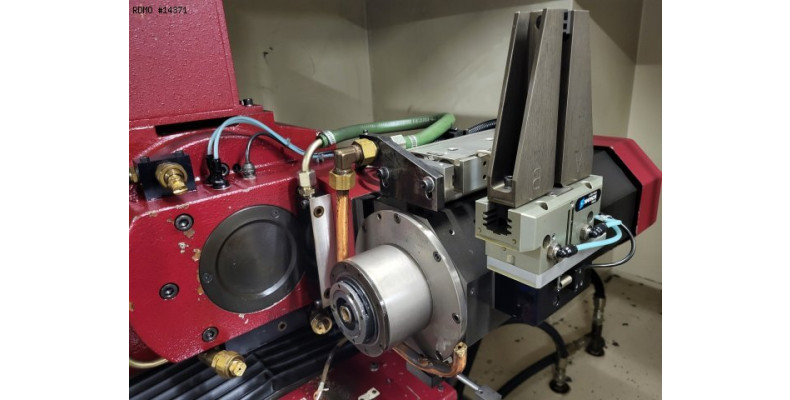

WERKSTÜCKKOPF (A-Achse)
- Anhängen : SA 50
- Weg X/Z : 360 / 300 [mm]
- Weg Achse A : 360 [°]
- Drehzahl max. : 800 [Upm]
SCHLEIFKOPF (B-Achse)
- Anhängen : HSK-E40
- Weg Y : 200 [mm]
- Weg Achse B : -30 / +180 [°]
- Schleifscheibe Durchmesser : 125 [mm]
- Drehzahl max. : 20.000 [Upm]
- Spindelleistung : 7 [kW]
SCHLEIFSCHEIBEN MAGAZIN
- Positionen : 4
WERKZEUG MAGAZIN
- Typ : mit SCHUNK Spannsystem, durch die linear Achsen
- Wekzeuglänge : 40 – 140 [mm]
- Anzahl der Werkzeuge Ø4-6 pro Palette : 200
- Anzahl der Werkzeuge Ø6-10 pro Palette : 96
- Anzahl der Werkzeuge Ø6-16 pro Palette : 54
SPANNUNG
- Hauptspannung : 400 [V]
- Gesamtleistung : 19 [kW]
ABMESSUNGEN
- Platzbedarf : 2.300 x 3.350 [mm]
- Höhe : 2.600 [mm]
- Gewicht : 2.500 [kg]
Zubehöre

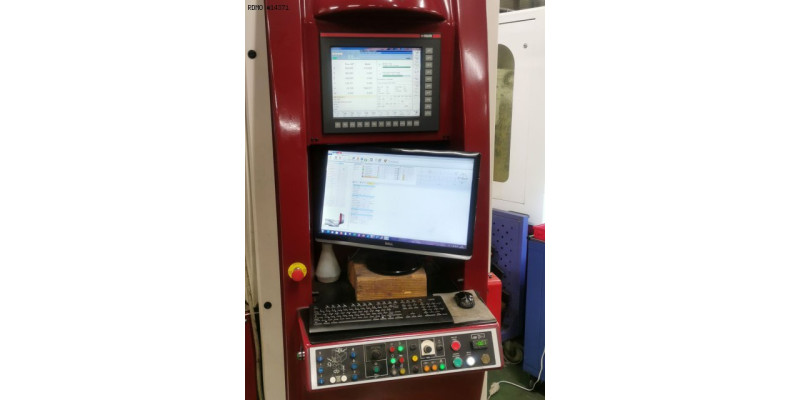

- CNC : NUM AXIUM Power P2
- Software : Easygrind 6.08
- Glassmassstab auf X/Y/Z : HEIDENHAIN
- Kühlmittelanlage für Schleifspindel
- Kühlmitteltank mit Pumpen : 10 [bars]
* mit einziehbarer Düse
- Ölnebel Absaugung : ELBARON RON/A 100 DV
- Werkzeug Luftblase
- Feuerlöschanlage
* NB: Arbeitsauftrag nicht garantiert. Um es von einem qualifizierten Unternehmen des Käufers überprüft haben.
- Anzahl der Schleifscheibehaltern : 12
- Anzahl der Paletten : 4
- 1 Spannzangenfutter SA50 mit automatik Spannung
- 1 Spannzangenfutter SA50 mit manual Spannung, Kapazität Ø : 32 [mm]
- 1 Spannzangenfutter SA50 mit manual Spannung, Kapazität Ø : 20 [mm]

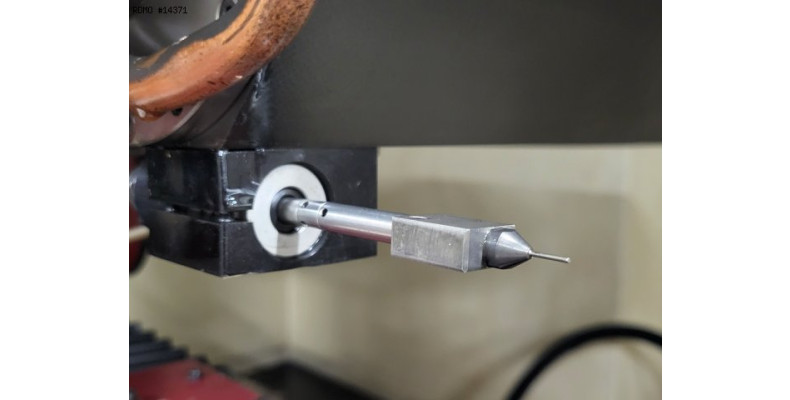

- 1 MASTER zur Selbstkalibrierung von Achsen und Messtaster
Angebot
