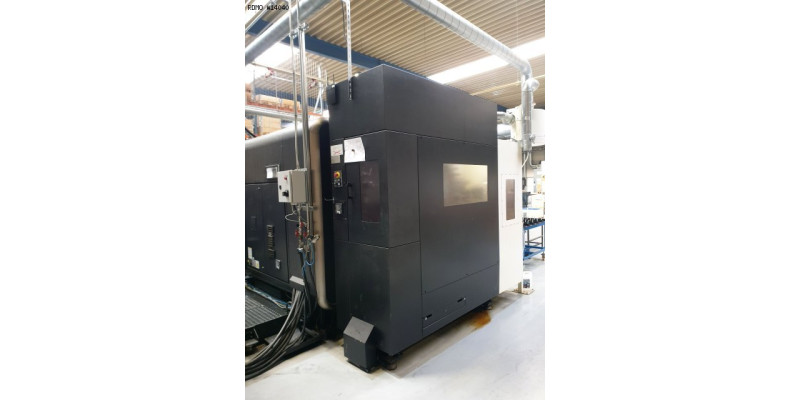

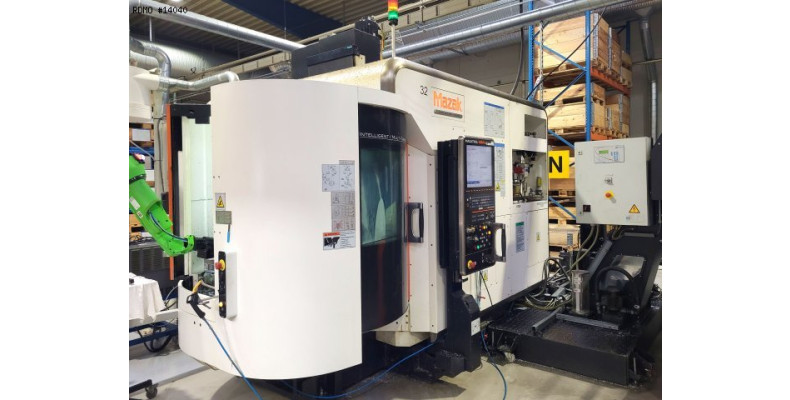

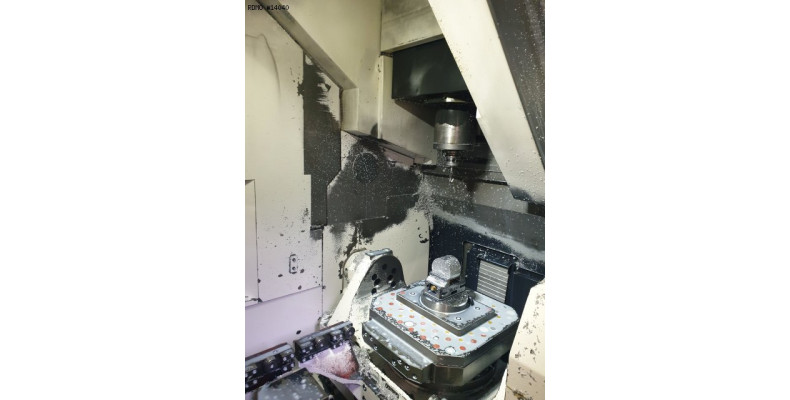

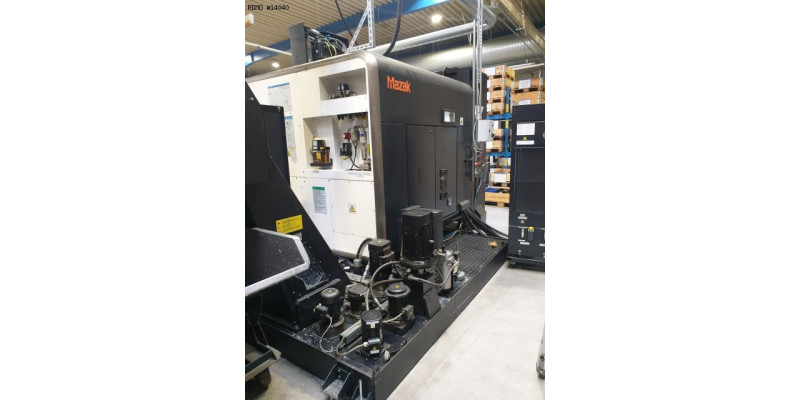

MAZAK VARIAXIS i-500 5 Achsen

- Anzahl der Achsen : 5
FRÄSSPINDEL
- Werkzeugaufnahme : BT40
- Spindeldrehzahl : 18.000 [Upm]
- Spindelantriebleistung : 35 [kW]
LINEAR ACHSEN

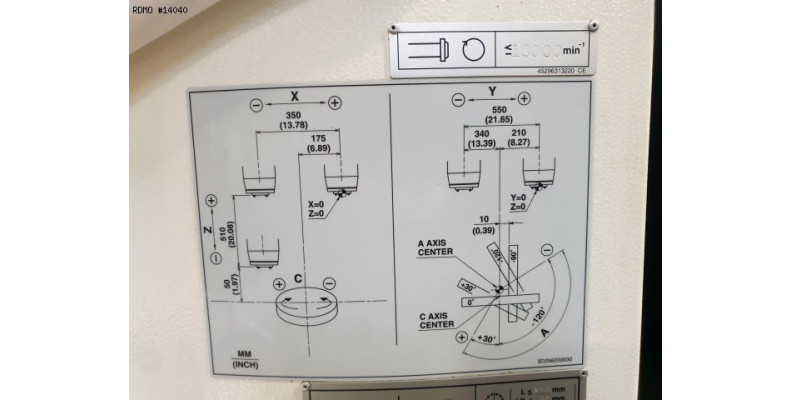

- Verfahrweg X/Y/Z-Achsen : 350 x 550 x 510 [mm]
- Eilganggeschwindigkeit (X/Y/Z) : 60 / 60 / 56 [m/min]
- Vorschubgeschwindigkeit : 56.000 [mm/min]
SCHWENKACHSE A
- Verfahrweg : -120 / +30 [Grad]
- Minimum Auflösung : 0,001 [Grad]
- Vorschubgeschwindigkeit : 50 [Upm]
SCHWENKACHSE C
- Verfahrweg : 360 [Grad]
- Minimum Auflösung : 0,001 [Grad]
- Vorschubgeschwindigkeit : 50 [Upm]
WERKZEUGWECHSLER
- Typ Werkzeugwechsler : Ladearm
- Anzahl der Werkzeuge im Magazin : 80
PALETTENWECHSLER
- Paletten Größe : 400 x 400 [mm]
- Anzahl der Paletten : 2
- Max. Tisch Beladung : 300 [kg]
- Max. Werkstückdurchmesser : 500 [mm]
- Max. Werkstückhöhe : 350 [mm]
ELEKTRISCHE VERSORGUNG
- Versorgungsspannung : 400 [V]
- Gesamtantrieb : 56,5 [kVA]
GEWICHT UND ABMESSUNGEN
- Platzbedarf : 3.600 X 2.400 [mm]
- Maschinenhöhe : 2.975 [mm]
- Maschinengewicht : 11.300 [kg]
MASCHINENSTUNDEN
- Stunden unter Strom : 44.637 [bst.]
- Betriebsstunden : 31.872 [bst.]

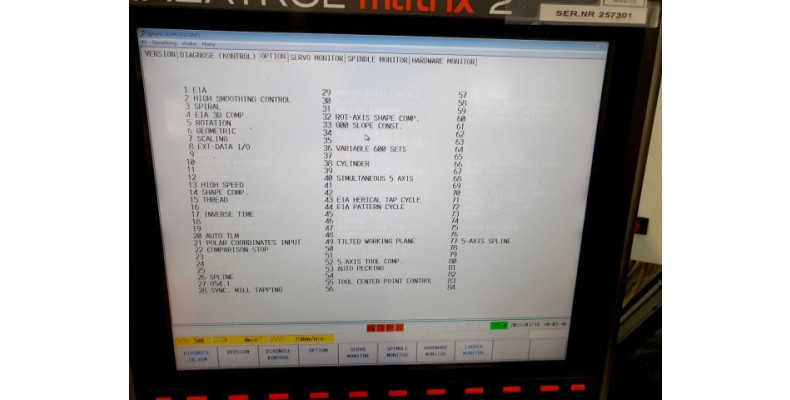

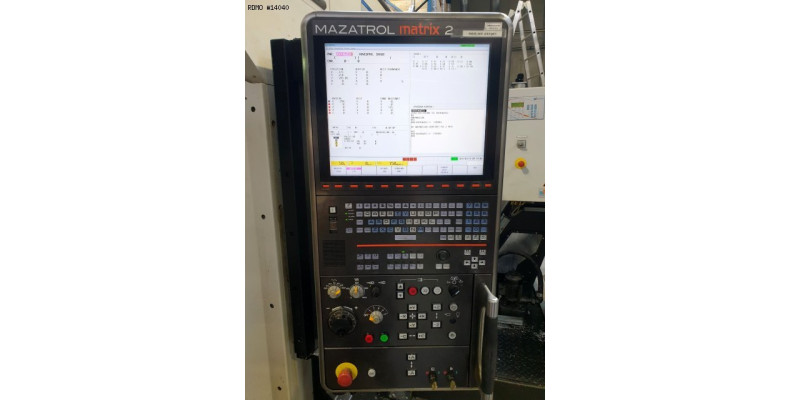

- Steuerung : Mazatrol Matrix 2
- Option : 5 axis machining package
- Schnittstelle : PCMCIA / RJ45 / USB
- Synchronisiertes Gewindeschneiden
- 3-farbige Statuslampe
- KÜHLMITTELTANK

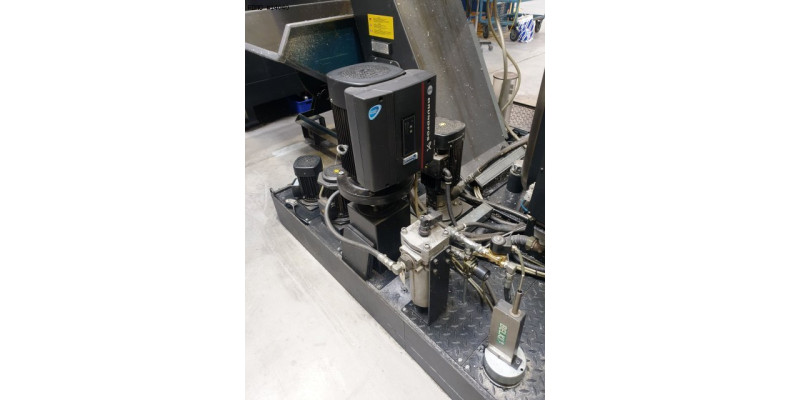

* mit Hochdruckpumpe : 30 [bars]
- Innere Kühlmittel-Zufuhr (IKZ)

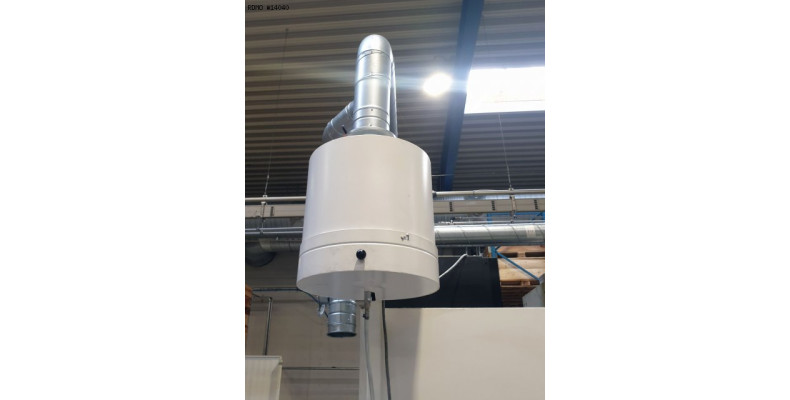

- Ölnebelabsaugung

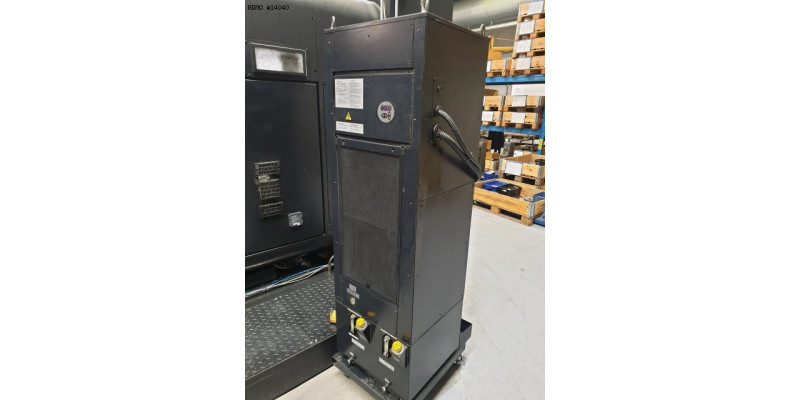

- Spindelkühlung

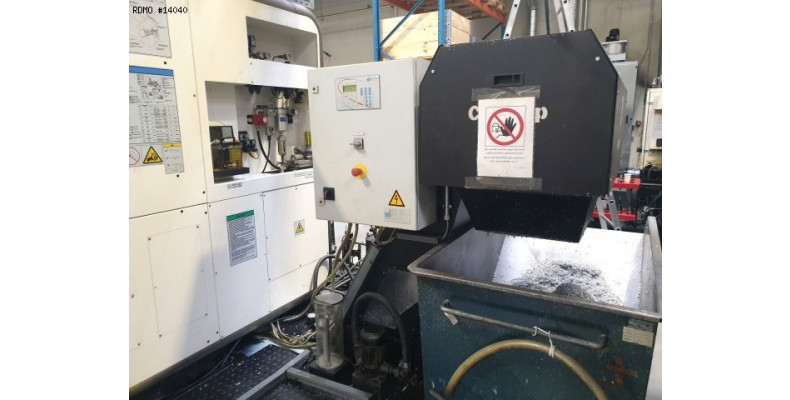

- Späneförderer : MAYFRAN Consep 2000
- Werkstück Meßtastereinrichtung : Renishaw (vorbereitet)
