DOOSAN VC630 5AX 5 Achsen

- Anzahl der Achsen : 5
FRÄSSPINDEL
- Werkzeugaufnahme : BT40
- Spindelantriebleistung : 24/32 [kW]
- Spindeldrehzahl : 12000 [Upm]
- Spindelstunden : 9122 [bst.]
LINEAR ACHSEN
- Verfahrweg X/Y/Z-Achsen : 650/765/520 [mm]
- Eilganggeschwindigkeit (X/Y/Z) : 40/40/36 [m/min]
- Vorschubgeschwindigkeit (X/Y/Z) : 18/18/18 [m/min]
SCHWENKACHSE A
- Verfahrweg : 150 (+30 -120) [Grad](+/-)
- Eilganggeschwindigkeit : 20 [Upm]
- Vorschubgeschwindigkeit : 7200 [mm/min]
SCHWENKACHSE B
- Verfahrweg : 360 [Grad](+/-)
- Minimum Auflösung : 0.001 [Grad]
- Eilganggeschwindigkeit : 30 [Upm]
- Vorschubgeschwindigkeit : 7200 [mm/min]
WERKZEUGWECHSLER
- Werkzeugwechsler Typ : Bras chargeur
- Anzahl der Werkzeuge im Magazin : 120
- Werkzeugwechselzeit : 1 [sek]
TISCH
- Tisch Größe : 500 X 500 [mm]
- Max. Tisch Beladung : 500 [kg]
- Abstand von Tisch zu Spindelnase : 160/680 [mm]

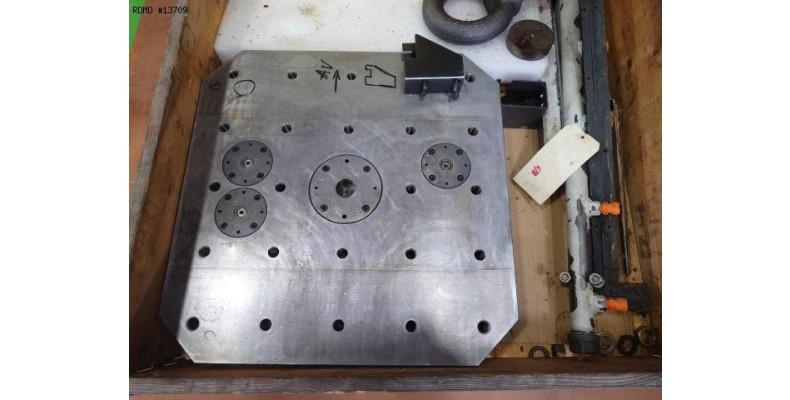

PALETTENWECHSLER
- Paletten Größe : 500 x 500 [mm]
- Anzahl der Paletten : 2
- palettenwechselzeit : 30 [sek]
ELEKTRISCHE VERSORGUNG
- Gesamtantrieb : 54 [kW]
MASCHINENSTUNDEN
- Stunden unter Strom : 24226 [bst.]
- Betriebsstunden : 9122 [bst.]

- Steuerung : Heidenhain TNC530
- Schnittstelle : RS232 / USB / PCMCIA
- Elektronisches Handrad
- 3-farbige Statuslampe
- Kühlmitteltank
* mit Hochdruckpumpe : 20 [bars]
- Innere Kühlmittel-Zufuhr (IKZ)
- Späneförderer
- Spindelkühlung
- Werkzeug Meßtastereinrichtung : Renishaw
- Elektrischen Transformator
