OKK HM 630 4 Achsen

- Anzahl der Achsen : 4
FRÄSSPINDEL
- Werkzeugaufnahme : BT50
- Spindelantriebleistung : 25 / 30 [kW]
- Spindeldrehzahl : 12.000 [Upm]
LINEAR ACHSEN
- Verfahrweg X/Y/Z-Achsen : 1.050 x 900 x 900 [mm]
- Eilganggeschwindigkeit (X/Y/Z) : 54 [m/min]
- Vorschubgeschwindigkeit (X/Y/Z) : 1 - 40.000 [mm/min]
SCHWENKACHSE B
- Verfahrweg : 360 [Grad]
- Minimum Auflösung : 0,001 [Grad]
WERKZEUGWECHSLER
- Werkzeugwechsler Typ : Bras chargeur
- Anzahl der Werkzeuge im Magazin : 50
- Werkzeugwechselzeit : 4.4 [sek]

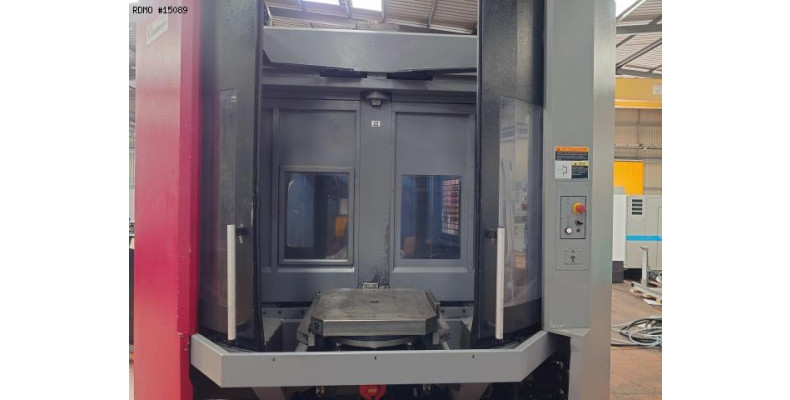

PALETTENWECHSLER
- Palettenwechsler Typ : Rotopalette
- palettenwechselzeit : 12 [sek]
- Paletten Größe : 630 x 630 [mm]
- Anzahl der Paletten : 2
- Beladung Palette max. : 1.300 [kg]
- Abstand von Tisch zu Spindellinie : 80 - 980 [mm]
- Abstand von Tischzentrum zu Spindelnase : 200 - 1.100 [mm]
- Max. Werkstück-Durchmesser : 1.110 [mm]
- Max. Werkstückhöhe : 1.220 [mm]
ELEKTRISCHE VERSORGUNG
- Versorgungsspannung : 380 [V]
- Gesamtantrieb : 65 [kVA]
GEWICHT UND ABMESSUNGEN
- Platzbedarf : 5.450 x 3.420 [mm]
- Maschinenhöhe : 3.430 [mm]
- Maschinengewicht : 18.000 [kg]

- Steuerung : Fanuc 31i-Model B5
- Schnittstelle : RS232 / USB / PCMCIA
- Elektronisches Handrad
- Kühlmitteltank
* mit Hochdruckpumpe
- Innere Kühlmittel-Zufuhr (IKZ)
- Spindelkühlung
- Späneförderer : HAKUSAN
- Elektrischen Transformator
