MIYANO BNA-42DHY 8 Achsen

Drehen CNC Drehautomat

14824

Technische Spezifikationen zum Herunterladen

Hersteller: MIYANO

Modell: BNA-42DHY

Baujahr: 2012

Seriennummer: CL4Y0211

14824

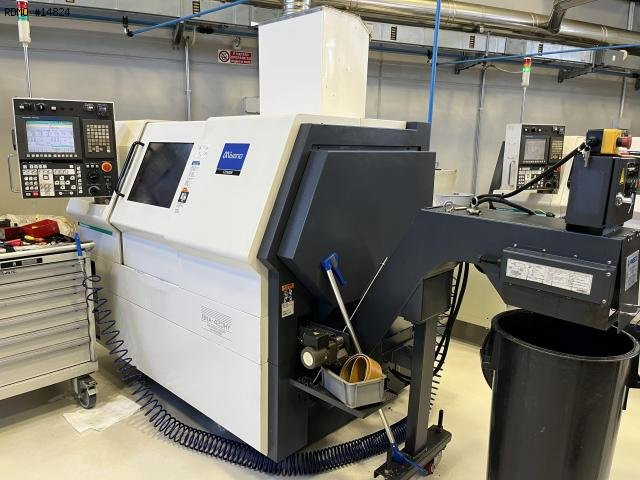

MIYANO BNA-42DHY 8 Achsen

Drehen CNC Drehautomat

Technische Spezifikationen zum Herunterladen

Hersteller: MIYANO

Modell: BNA-42DHY

Baujahr: 2012

Seriennummer: CL4Y0211

Preis Anfrage

Technische Daten

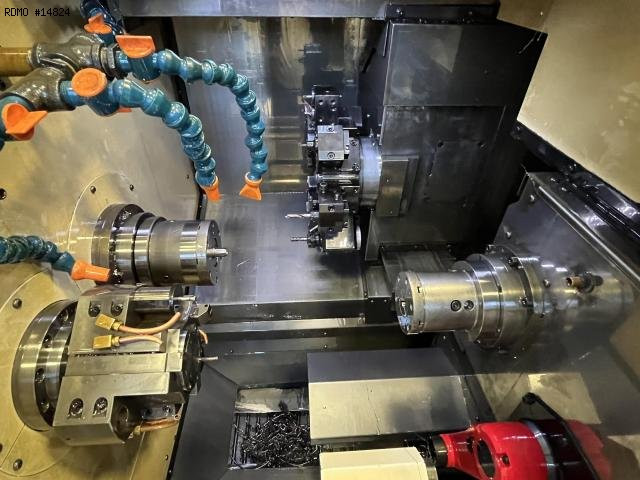

- Anzahl von Spindeln : 2
HAUPTSPINDEL
- Max. Stangendurchmesser : 42 [mm]
- Verfahrweg : 100 [mm]
- Spindeldrehzahl : 6000 [Upm]
- Spindelantriebleistung : 7.5/5.5 [kW]
- Minimum Auflösung C-Achse : 0.001 [Grad]
GEGENSPINDEL
- Max. Stangendurchmesser : 34 [mm]
- Spindeldrehzahl : 5000 [Upm]
- Spindelantriebleistung : 5.5/3.7 [kW]
- Minimum Auflösung C-Achse : 0.001 [Grad]

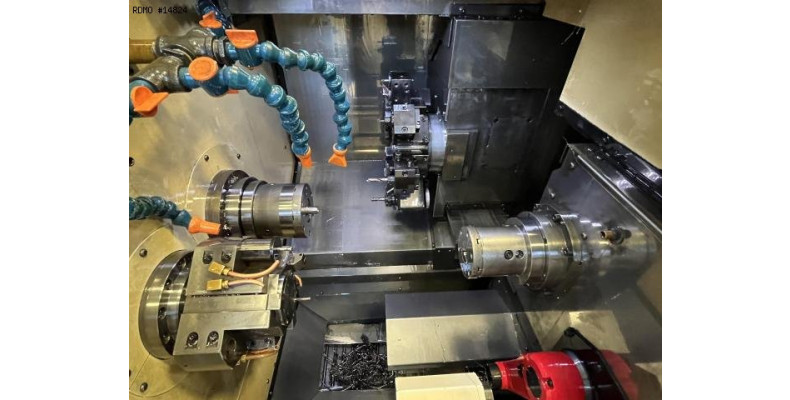

- Anzahl von Revolverköpfe : 2
OBERE REVOLVERKOPF
- Positionen Anzahl : 8
- Verfahrweg X : 140 [mm]
- Verfahrweg Z : 235 [mm]
- Verfahrweg Y : 70 (+/-35) [mm]
- Angetriebene Werkzeuge Geschwindigkeit : 5000 [Upm]
- Angetriebene Werkzeuge Leistung : 1.0 [kW]
UNTEREN REVOLVERKOPF
- Positionen Anzahl : 6
- Verfahrweg X/Z : 140 / 310 [mm]
ELEKTRISCHE VERSORGUNG
- Gesamtantrieb : 30 [kVA]
GEWICHT UND ABMESSUNGEN
- Platzbedarf : 2.220 x 1.460 [mm]
- Maschinenhöhe : 1.700 [mm]
- Maschinengewicht : 3100 [kg]
MASCHINENSTUNDEN
- Betriebsstunden : 14540 [bst.]

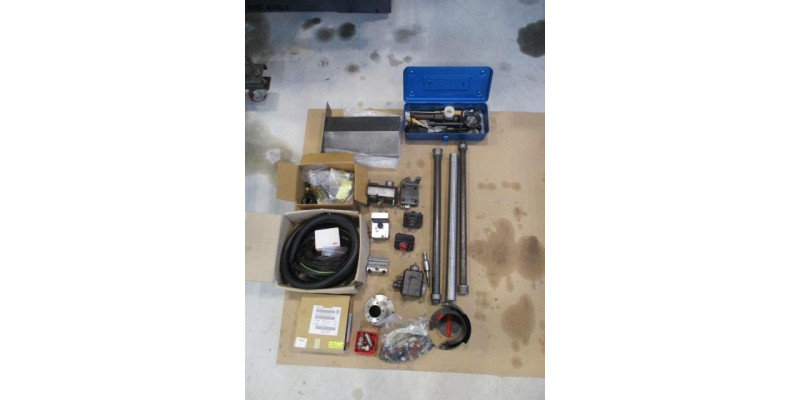

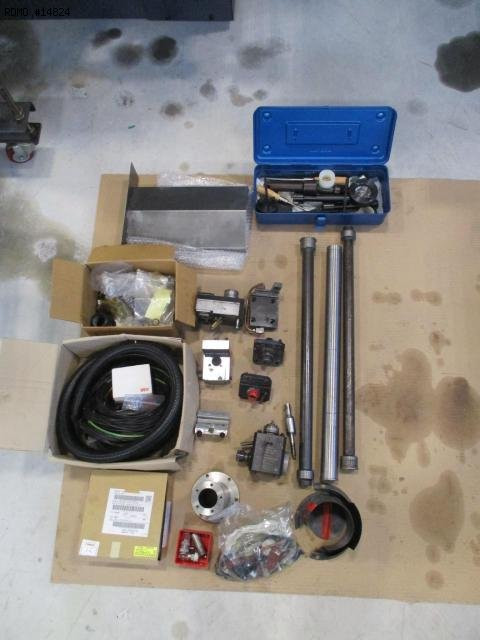

Zubehöre

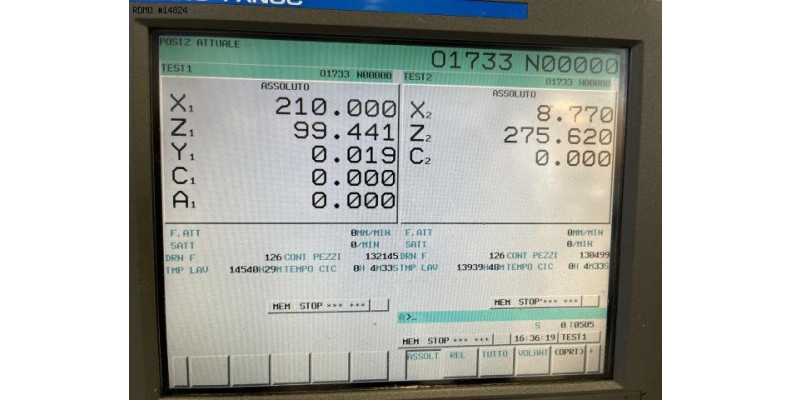

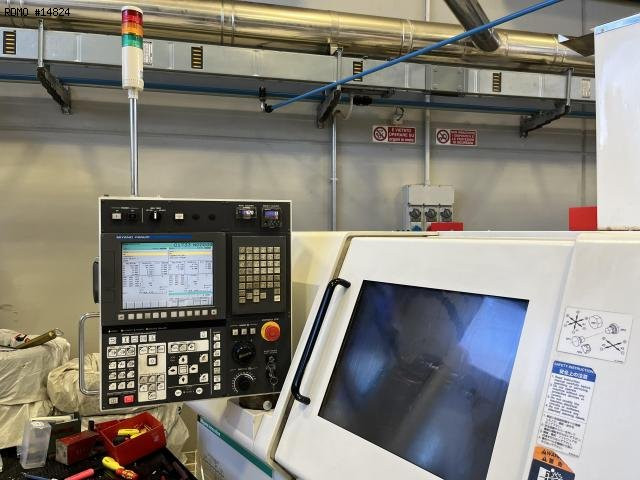

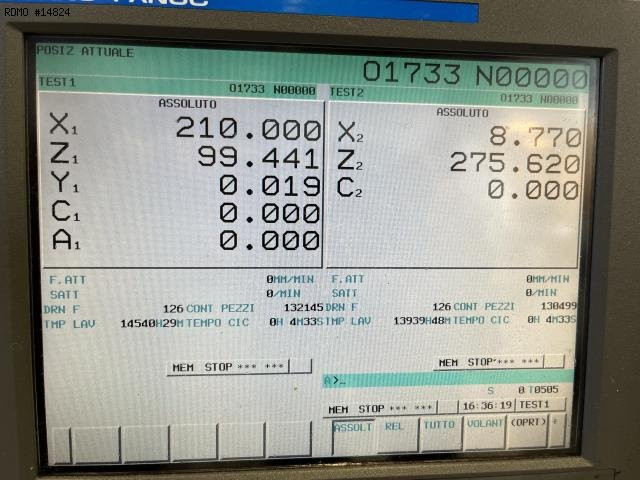

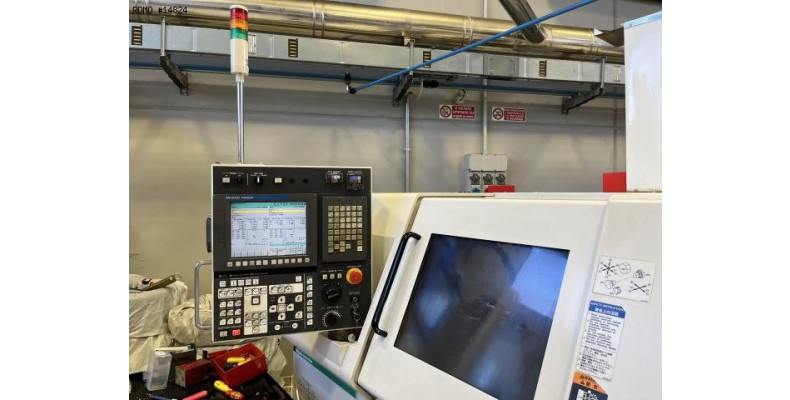

- Steuerung : Fanuc Oi-TD
- Teile-Entnahme

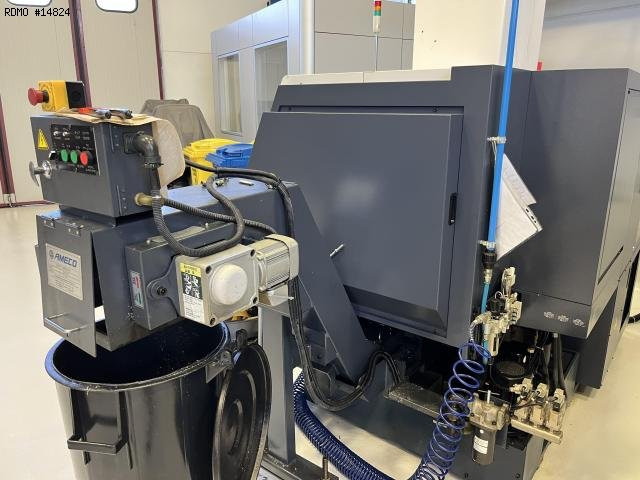

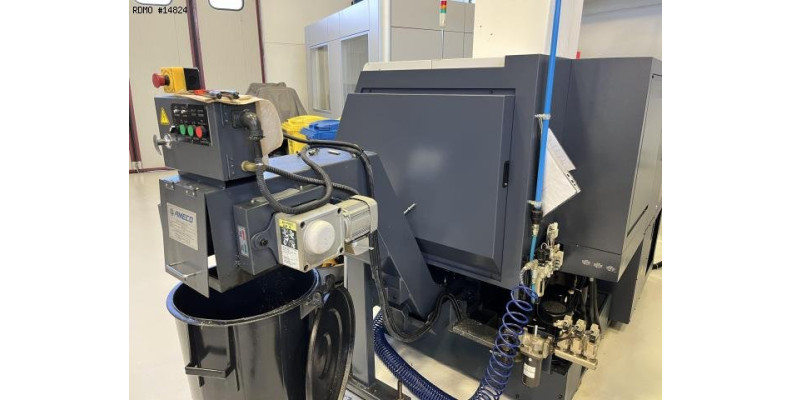

- Teilebandförder
- Teileauswerfer
- Späneförderer

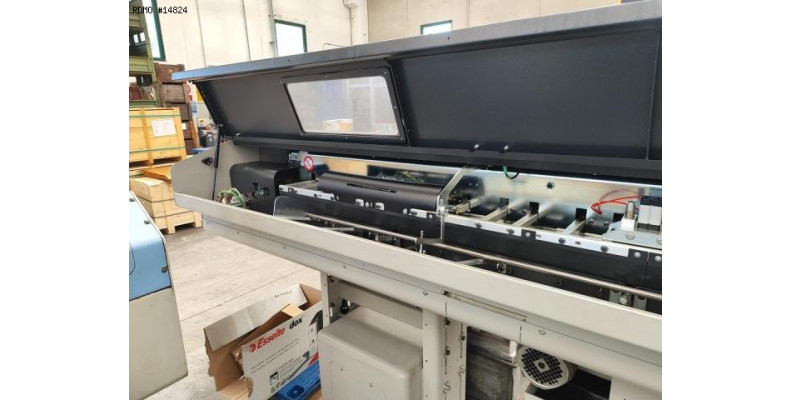

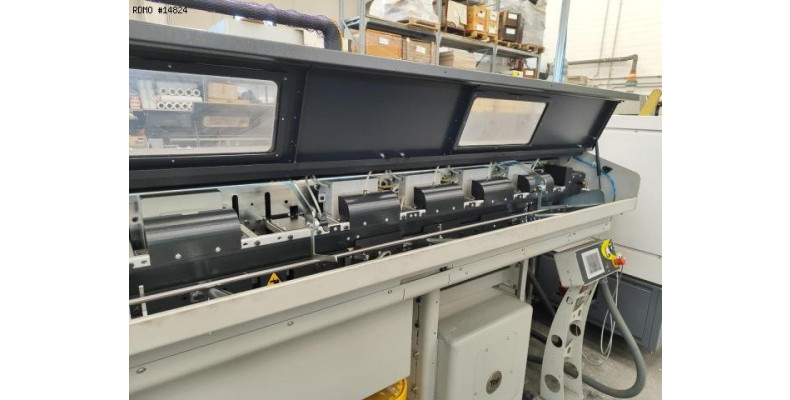

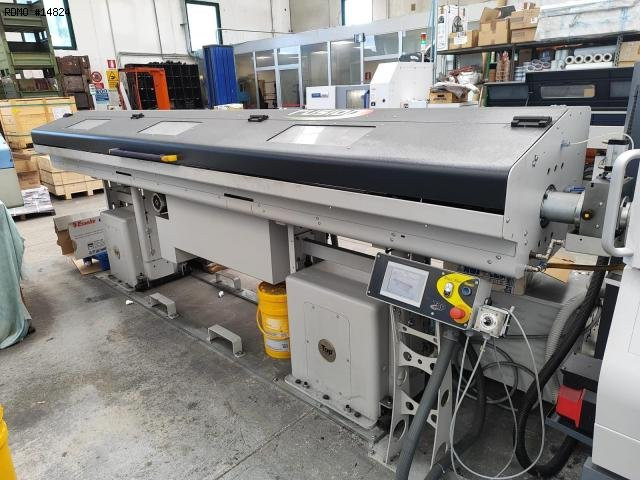

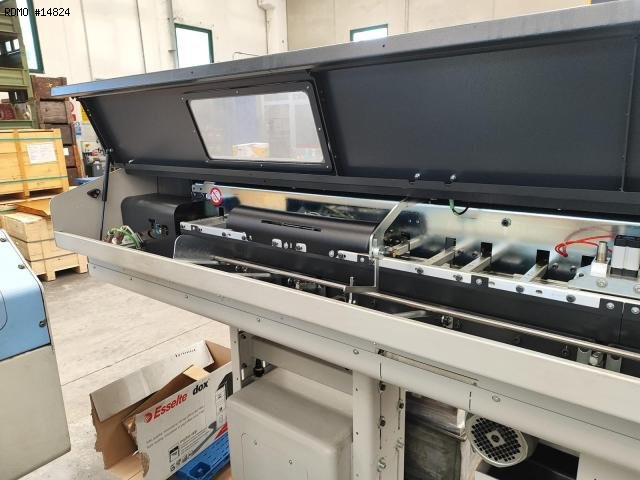

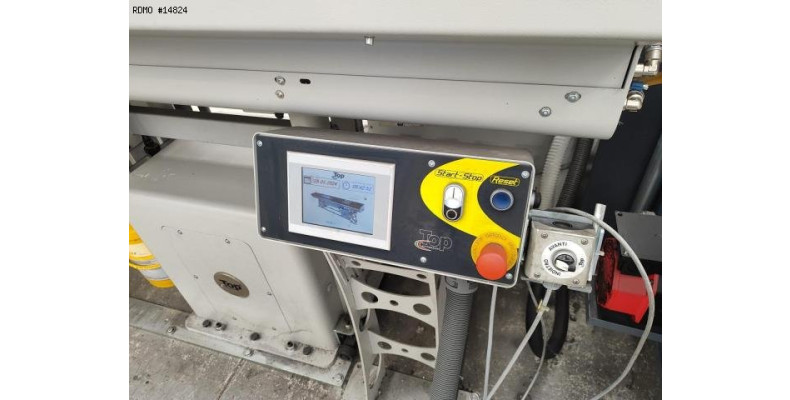

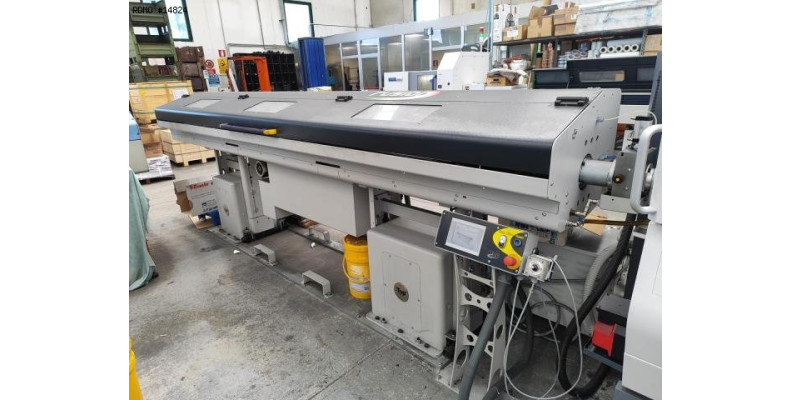

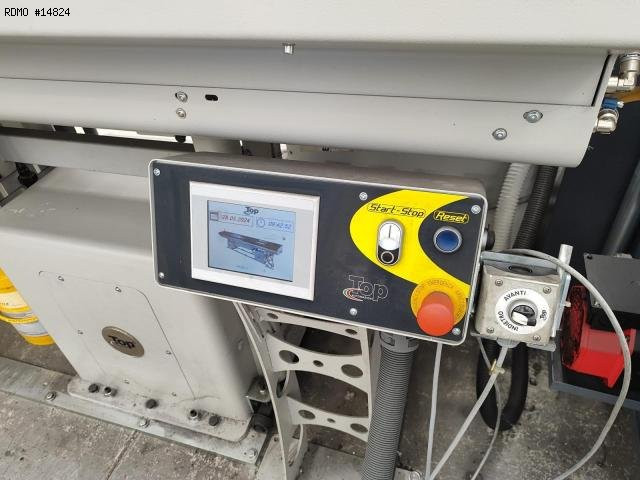

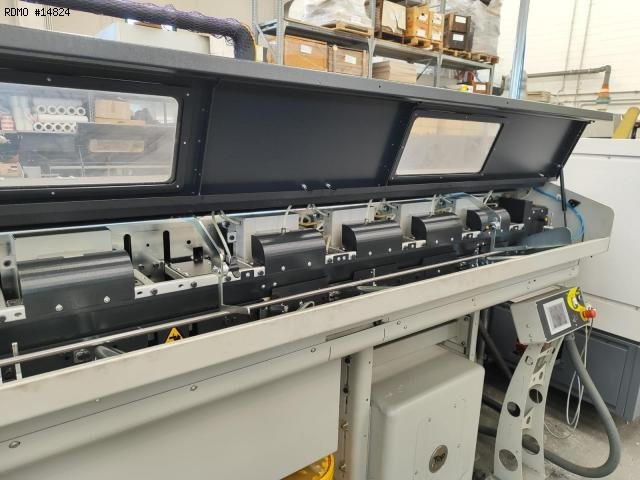

- Stangemagazin : Top Automation FU342SX (2021)
- Elektrischen Transformator
