INDEX C100 10 Achsen

- Anzahl von Spindeln : 2
- Anzahl der Achsen : 10
- Anzahl von Revolverköpfe : 3
HAUPTSPINDEL
- Spindelnase : A2-5
- Spindelantriebleistung : 22/29 [kW]
- Spindeldrehzahl : 7.000 [Upm]
- Max. Stangendurchmesser : 42 [mm]
- Max. Durchmesser des Hauptspindelfutters : 110 [mm]
- Minimum Auflösung C-Achse : 0,001 [Grad]
GEGENSPINDEL
- Spindelnase : A2-5
- Spindelantriebleistung : 16,5/19 [kW]
- Spindeldrehzahl : 7.000 [Upm]
- Max. Stangendurchmesser : 42 [mm]
* Max. Durchmesser des Hauptspindelfutters : 110 [mm]
- Minimum Auflösung C-Achse : 0,001 [Grad]
- Verfahrweg : 500 [mm]
- Eilganggeschwindigkeit : 60.000 [mm/min]
- Abstand Spindel / Gegenspindel : 515 [mm]
LINKE OBERE REVOLVERKOPF
- Positionen Anzahl : 10
- Anzahl von motorisierte Positionen : 10
- Verfahrweg X/Z : 70 / 250 [mm]
- Verfahrweg Y : 70 [mm]
- Werkzeug Typ : VDI 25
- Angetriebene Werkzeuge Geschwindigkeit : 8.000 [Upm]
- Angetriebene Werkzeuge Leistung : 4,2 [kW]
RECHT OBERE REVOLVERKOPF
- Positionen Anzahl : 10
- Anzahl von motorisierte Positionen : 10
- Verfahrweg X : 125 [mm]
- Werkzeug Typ : VDI 25
- Angetriebene Werkzeuge Geschwindigkeit : 8.000 [Upm]
- Angetriebene Werkzeuge Leistung : 4,2 [kW]
LINKE UNTEREN REVOLVERKOPF
- Positionen Anzahl : 10
- Anzahl von motorisierte Positionen : 10
- Verfahrweg X/Z : 70 / 400 [mm]
- Verfahrweg Y : 70 [mm]
- Werkzeug Typ : VDI 25
- Angetriebene Werkzeuge Geschwindigkeit : 8.000 [Upm]
- Angetriebene Werkzeuge Leistung : 4,2 [kW]
ELEKTRISCHE VERSORGUNG
- Versorgungsspannung : 400 [V]
- Gesamtantrieb : 68 [kVA]
GEWICHT UND ABMESSUNGEN
- Platzbedarf : 5540 x 2910 [mm]
- Maschinengewicht : 5.500 [kg]
MASCHINENSTUNDEN
- Spindelstunden : 25000 [bst.]

- Steuerung : INDEX C200-4D (base Siemens )
- 3-farbige Statuslampe
- Kühlmitteltank
* mit Hochdruckpumpe : 20 [bars]
* mit Papierfilter
* mit Spülpistole
* Innere Kühlmittel-Zufuhr (IKZ) : principale et secondaire
- Späneförderer : DROITE
- Spindelkühlung
- Teile-Entnahme
- Stangemagazin : IEMCA BOSS 545 E

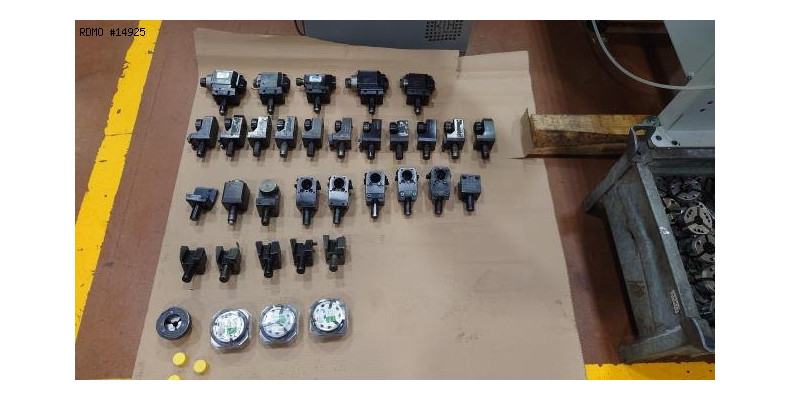

- angetriebene Werkzeughalter : 6
- feste Werkzeughalter : 24
