HWACHEON T2-2T YSMC 8 Achsen

- Anzahl von Spindeln : 2
- Anzahl der Achsen : 8
- Anzahl von Revolverköpfe : 2
HAUPTSPINDEL
- Spindelnase : A2-6
- Spindelantriebleistung : 15 [kW]
- Spindeldrehzahl : 5000 [Upm]
- Max. Stangendurchmesser : 65 [mm]
- Max. Durchmesser des Hauptspindelfutters : 210 [mm]
- Minimum Auflösung C-Achse : 0,001 [Grad]
GEGENSPINDEL
- Spindelnase : A2-6
- Spindelantriebleistung : 15 [kW]
- Spindeldrehzahl : 5000 [Upm]
- Max. Stangendurchmesser : 65 [mm]
- Max. Durchmesser des Hauptspindelfutters : 210 [mm]
- Minimum Auflösung C-Achse : 0,001 [Grad]
- Verfahrweg : 550 [mm]
RECHT OBERE REVOLVERKOPF
- Positionen Anzahl : 12
- Anzahl von motorisierte Positionen : 12
- Verfahrweg X/Z : 245 x 520 [mm]
- Verfahrweg Y : +/- 50 [mm]
- Angetriebene Werkzeuge Geschwindigkeit : 6000 [Upm]
- Angetriebene Werkzeuge Leistung : 7.5 [kW]
LINKE UNTEREN REVOLVERKOPF
- Positionen Anzahl : 12
- Anzahl von motorisierte Positionen : 12
- Verfahrweg X/Z : 210 x 520 [mm]
- Verfahrweg Y : +/- 50 [mm]
- Angetriebene Werkzeuge Geschwindigkeit : 6000 [Upm]
- Angetriebene Werkzeuge Leistung : 7.5 [kW]
ELEKTRISCHE VERSORGUNG
- Gesamtantrieb : 85 [kVA]
GEWICHT UND ABMESSUNGEN
- Platzbedarf : 5000 x 3500 [mm]
- Maschinenhöhe : 2500 [mm]
- Maschinengewicht : 9500 [kg]
MASCHINENSTUNDEN
- Betriebsstunden : 5811 [bst.]

- Steuerung : Fanuc 31i-Model A
- Elektronisches Handrad
- 3-farbige Statuslampe
- Kühlmitteltank

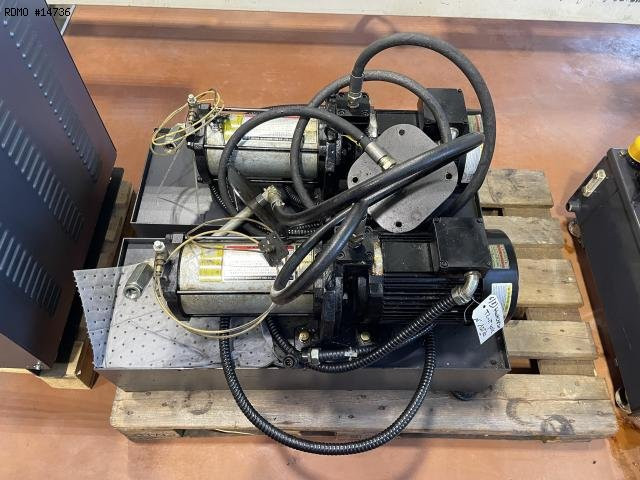

* mit Hochdruckpumpe : 2 x 15 [bars]
* mit Kühlmittelkühlung
- Späneförderer : Droite
- Teile-Entnahme
- Teilebandförder
- Stangemagazin : IRCO SIMAG 70.1
- Werkzeug Meßtastereinrichtung
- Anzahl der angetriebene Werkzeughalter : Porte-outils radial x3 / Porte-outils axial x2
- Anzahl der feste Werkzeughalter : Voir photo
- Zangenfutter : 2 x HAINBUCH
